振動熱成像
振動熱成像是一種主動熱成像檢測方法，不依賴于被檢查料件中現有的熱量，而是利用機械振動來檢測和定位裂紋等缺陷。振動熱成像通常使用頻率在20kHz至45kHz范圍內的超聲波頻率來激發被測料件，產生這些超聲波振動頻率的常見激發源是超聲波焊機。
振動熱成像屬于非破壞性檢測，也是一種非接觸式方法。超聲波喇叭或換能器需要與工件接觸，測量過程中這些振動會通過料件傳播。當振動在工件中傳播遇到裂紋時，裂紋面摩擦生熱，產生微小溫升，就會被熱像儀檢測并定位缺陷。

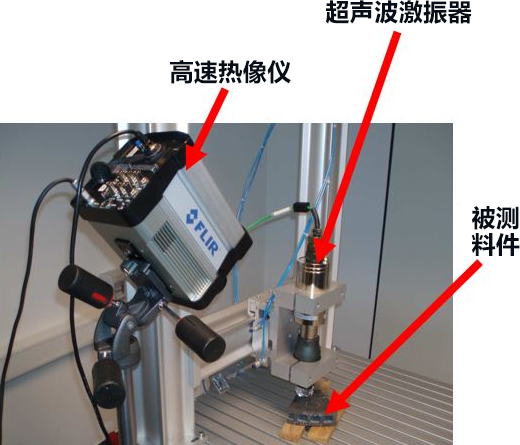

振動熱成像檢測裝置
振動熱成像檢測裝置由高速熱像儀、帶電超聲波換能器（不可見）和結構件組成。啟動設備施加超聲激勵后，料件（如剎車轉子）上的缺陷裂紋處因摩擦產生局部溫升。
在金屬部件的振動激勵檢測中，通常需要非常快的熱像儀，這里的“快”特指探測器積分時間短且相機幀速率高。因?yàn)榻饘俨牧系母邿釋?dǎo)率會使裂紋區域產生的微弱溫升在幾毫秒內迅速消散。
超聲波換能器覆蓋的裂紋不可見，換能器將大量能量耦合到料件中。所以，看到換能器周圍區域變熱是正常的。這種變熱并不表示存在缺陷或裂紋，而是換能器和工件之間的振動和由此產生的摩擦生熱。
渦輪葉片上的裂紋檢測

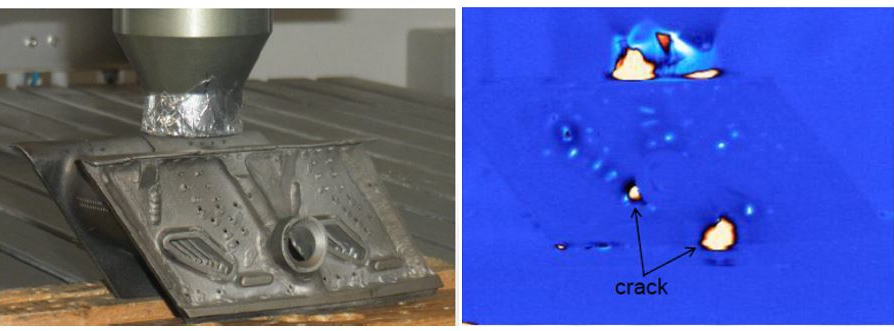

上圖顯示了鈦渦輪葉片裂紋的振動熱成像檢測過程： 葉片置于木塊上，鋁箔包裹的超聲波換能器激振。經調色板處理的圖像顯示，低溫區（藍）與高溫區（橙至亮黃）對比鮮明，清晰可見兩條裂紋。此方法對裂紋檢測非常有效。
振動熱成像——形狀復雜的部件也可檢測
相較于行業標準方法——染料滲透檢測（需刷涂染料、滲入、清洗、紫外顯影，耗時且無法探測近表面隱形裂紋），振動熱成像能有效檢測近表面隱形裂紋和微裂紋。
其原理是：裂紋區因熱導率差異在紅外圖像中形成高溫區（橙/黃），且熱量會向周圍（藍）擴散（開花效應），放大裂紋顯影尺寸，提升微裂紋檢出率。
渦輪葉片中的微裂紋

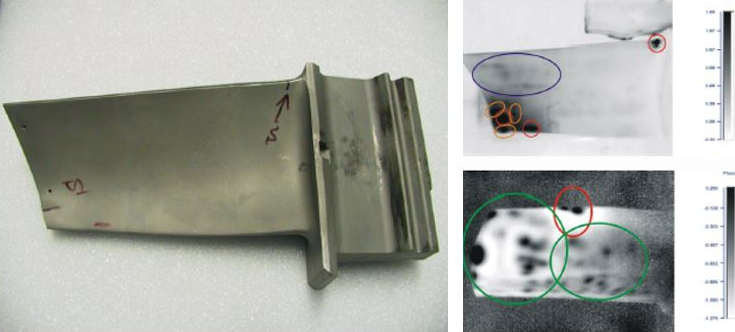

上圖葉片之前已使用染料滲透法檢查過，發現的裂紋標有“S”和一些黑線。用振動熱成像技術檢查同一渦輪葉片后，缺陷和裂紋的實際程度變得顯而易見。
為這兩個結果圖像選擇的調色板是灰度調色板，裂紋顯示為黑色區域。從結果圖像可以看出，渦輪葉片表面布滿了微裂紋。這種程度的裂紋可能會導致渦輪發動機發生災難性故障，而僅使用染料滲透檢測則無法發現這種情況，使用振動熱成像技術檢查則效果更佳。
FLIR相關產品推薦

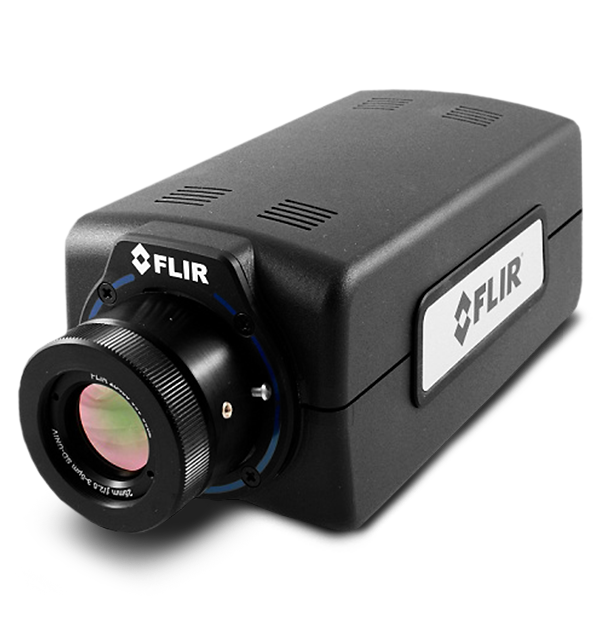

FLIR A6700 MWIR科研級中波紅外銻化銦熱像儀
FLIR A6700中波紅外熱像儀專為電子元件檢查、非破損檢測等應用而設計，適用于高速熱事件和快速移動目標。短曝光時間使用戶能夠定格運動，獲得精確的溫度測量值。事實上，熱像儀的圖像輸出可以通過調節窗口，將幀頻提高至480幀/秒，并精確描述高速熱事件中的特征，從而確保在測試過程中不會遺漏關鍵數據。
FLIR A6750 MWIR高性能中波紅外銻化銦熱像儀
FLIR A6750中波紅外熱像儀具有短曝光時間和高速窗口幀頻，使其成為記錄快速熱事件和快速移動目標的理想之選。這款制冷型銻化銦熱像儀能定格移動對象運動并準確測量其溫度，以及執行各種各樣的無損測試。具有327,680（640×512）像素的紅外分辨率和高靈敏度，能生成清晰的圖像，非常適合用于電子元件檢查。

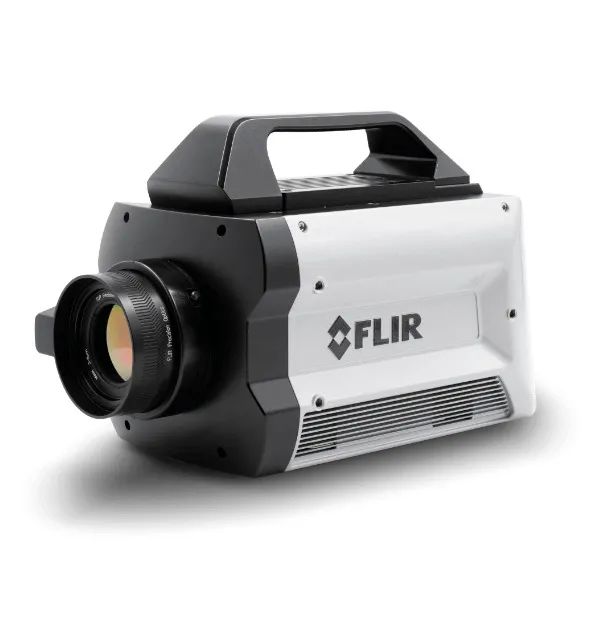

FLIR X6980高速M(fèi)WIR科研級熱像儀
